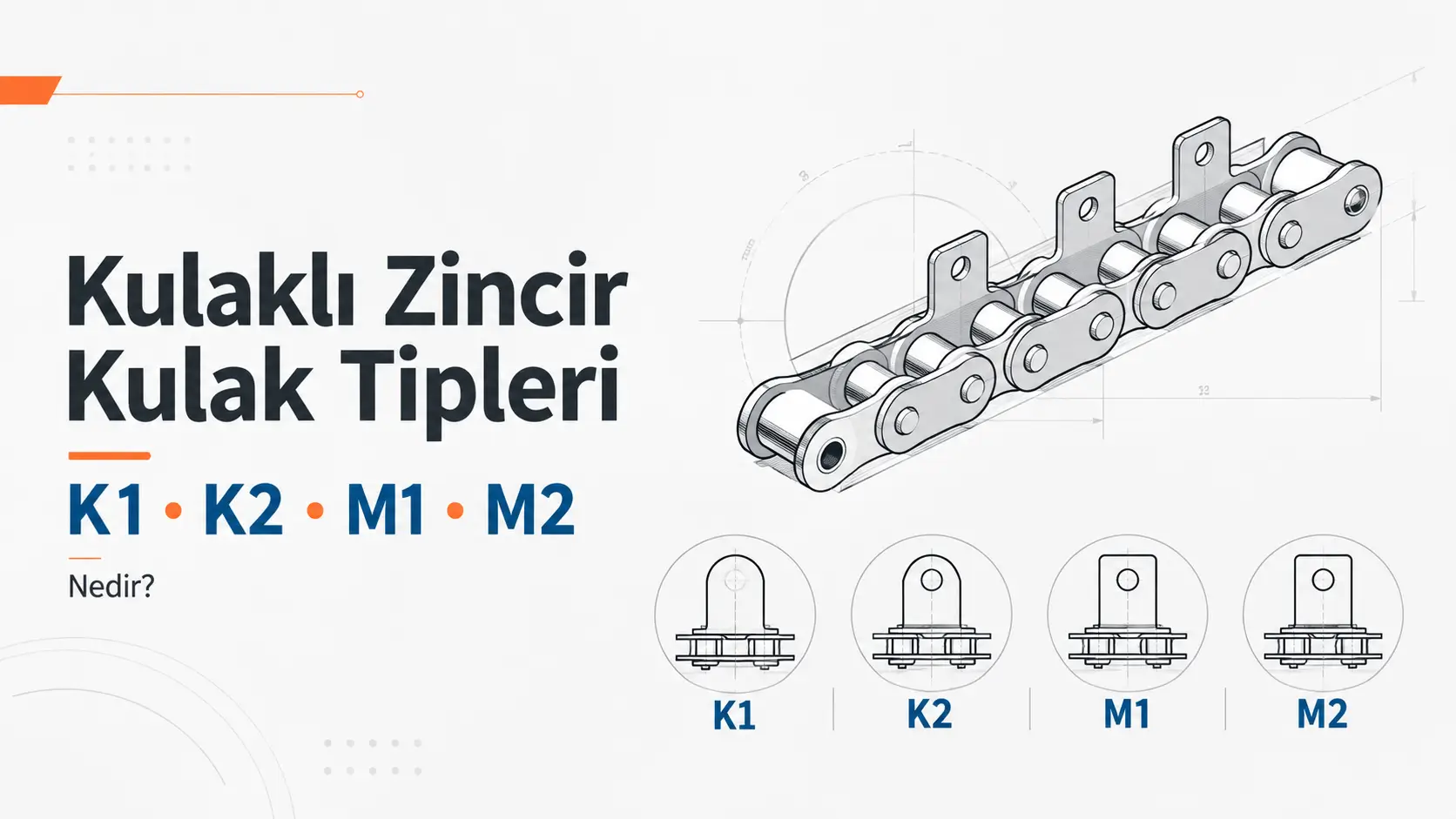

Kulaklı Zincir Kulak Tipleri: K1, K2, M1, M2 Nedir?

Kulaklı zincirlerde kulak tipini belirleyen iki temel şey vardır: kulağın hangi düzlemde durduğu ve zincirin kaç tarafında bulunduğu. K harfi, zincir plakasına 90 derece bükülmüş, köşebent görünümlü kulağı ifade eder. M harfi ise plakanın kendi düzleminde düz olarak uzatılmasıyla elde edilen kulağı tanımlar. Yanlarındaki 1 ve 2 rakamları taraf sayısını gösterir: 1 tek taraflı, 2 çift taraflı demektir.

Yani K1, tek tarafında dirsekli kulak bulunan bir zincir; M2 ise her iki plakası düz uzatılmış ve delinmiş bir zincirdir. Bu dört kod, sipariş sırasında en çok karıştırılan ve yanlış ürün gelmesine en sık sebep olan detaydır. Aşağıda her birinin ne işe yaradığını, hangi taşıma düzeninde tercih edildiğini ve seçim yaparken nelere bakmanız gerektiğini tek tek açıklıyoruz.

Kulak Neden Var, Zincirin Hangi İşini Kolaylaştırır?

Standart bir rulolu zincir yalnızca hareket ve güç aktarır. Üzerine bir palet, sıyırıcı, kova ya da taşıma lamasını doğrudan bağlayamazsınız. Kulak dediğimiz parça tam olarak bu boşluğu kapatır ve zinciri bir tahrik elemanından taşıma elemanına dönüştürür.

Kulaklar çoğunlukla zincirin dış plakalarının imalat aşamasında uzatılması veya büküp delinmesiyle oluşturulur. Bu nedenle kulak, zincire sonradan eklenmiş bir aksesuar değil, plakanın kendisidir. Doğru üretildiğinde zincirin çekme mukavemetinde kayda değer bir düşüş yaşanmaz.

Uygulamada kulağın taşıdığı yükün büyük kısmı eğilme kuvvetidir. Ürün ağırlığı kulağın ucundan etki eder ve plakanın büküm bölgesinde gerilme oluşturur. Bu yüzden kulak tipi seçilirken sadece “bağlantı yapabiliyor muyum” değil, “yük nereye biniyor” sorusunun da cevaplanması gerekir. Konu ve terimlerin genel çerçevesi için kulaklı zincir nedir yazımıza da göz atabilirsiniz.

K1 ve K2 Kulaklar: Dirsekli Yapının Sağladığı Avantaj

K tipi kulakta plaka 90 derece bükülür ve zincirin üst tarafında yatay bir montaj yüzeyi oluşturur. Bu yüzey üzerine lama, sac, plastik palet ya da kova cıvatalanır. Görünüş olarak küçük bir köşebente benzediği için sahada “L kulak” ya da “köşebent kulak” olarak da anılır.

K1’de bu dirsekli kulak zincirin yalnızca bir plakasında bulunur. Hafif ürünlerin tek zincir üzerinde taşındığı, sıyırıcı ya da tetikleyici parmak bağlanan uygulamalarda yeterlidir. Tek taraflı olduğu için ürün yükü zincirin bir yanına biner ve belirli bir dengesizlik oluşturur, bu nedenle yükün küçük ve merkezlenmiş olması istenir.

K2’de kulak her iki plakada karşılıklı durur. Böylece bağlanan parça zincirin tam ortasında oturur, yük simetrik dağılır ve zincirin kılavuz içinde yana yatma eğilimi azalır. Palet taşıyıcılarda, kovalı elevatörlerde ve genişçe lamaların taşındığı hatlarda K2 neredeyse standart tercihtir.

K tipinde dikkat edilmesi gereken tek nokta yükseklik payıdır. Dirsek, zincir gövdesinin üzerine belirli bir kot ekler. Kılavuz kanalı ya da dişli çevresinde bu ilave yükseklik hesaba katılmazsa kulak, gövdeye ya da zincir dişlisine sürtebilir.

M1 ve M2 Kulaklar: Düz Plaka Uzantısının Kullanım Mantığı

M tipinde büküm yoktur. Zincirin dış plakası kendi düzleminde yukarı doğru uzatılır ve üzerine bir ya da iki delik açılır. Ortaya çıkan yüzey, zincirin yan plakasıyla aynı hizadadır. Bu da bağlanacak parçanın zincire dik değil, paralel oturması anlamına gelir.

M1 tek taraflı düz kulaktır ve genellikle çekme kolu, mandal, kılavuz pimi ya da hafif sıyırıcı bağlantılarında kullanılır. Bağlantı elemanı zincirin yanından geçtiği için hattın üst tarafında yer kaplamaz. Alan darlığı olan makinelerde bu ciddi bir avantajdır.

M2’de her iki plaka uzatılır ve karşılıklı delikler arasına pim, mil ya da makara yerleştirilebilir. Bu düzen, zincirin iki plakası arasında bir eleman taşımasına imkân verir. Perde tipi taşıyıcılarda, dökme malzeme sıyırma sistemlerinde ve iki zincir arasına mil bağlanan düzeneklerde sıkça karşımıza çıkar.

M tipinin en belirgin farkı yük yönüdür. Düz kulak, kendi düzlemine dik gelen kuvvetlere karşı K tipi kadar dirençli değildir. Buna karşılık kendi düzlemi içinde, yani çekme yönünde oldukça sağlamdır. Bu ayrım, seçim yaparken en çok göz ardı edilen teknik detaydır.

K Tipi ile M Tipi Arasındaki Farklar

İki grubu yan yana koyduğunuzda seçim kriterleri belirginleşir:

• Montaj yüzeyi yönü: K tipinde yüzey zincire diktir ve üstten bağlantı sağlar. M tipinde yüzey zincirle aynı düzlemdedir, bağlantı yandan yapılır.
• Taşıma kapasitesi: Geniş ve ağır parçalar için K tipi, özellikle K2 daha uygundur. M tipi daha çok bağlantı ve tetikleme görevlerinde kullanılır.
• Kapladığı alan: K tipi zincirin üzerine yükseklik ekler. M tipi ise genişlik yönünde neredeyse hiç yer kaplamaz.
• Ürün teması: Sürekli ürün temas eden taşıma yüzeylerinde K tipi tercih edilir. Aralıklı temas gereken düzeneklerde M tipi yeterlidir.
• Denge: Çift taraflı tipler olan K2 ve M2 yükü simetrik dağıtır, tek taraflılar ise hafif yüklerle sınırlı kalır.

Bu farkların hepsi tek bir soruya bağlanır: taşıdığınız parça zincirin üstünde mi duracak, yoksa yanında mı? Cevap üstündeyse K, yanındaysa M yönünde ilerlemek doğru olur.

Kulak Aralığı: 1x, 2x ve 3x Ne Anlama Gelir?

Kulak tipi kadar önemli olan bir başka konu, kulakların hangi sıklıkta tekrarlandığıdır. Katalog kodlarında sıkça gördüğünüz 1xK1, 2xK1 ya da 3xM2 gibi ifadeler tam olarak bunu anlatır. Baştaki rakam, kulağın kaç adımda bir tekrarlandığını gösterir.

1x her baklada kulak bulunduğu anlamına gelir. Küçük parçaların taşındığı, sürekli destek gereken hatlarda kullanılır ama zincir maliyetini ve ağırlığını en çok artıran seçenektir. 2x iki baklada bir, 3x ise üç baklada bir kulak demektir.

Aralığı belirlerken taşınan ürünün boyu belirleyicidir. Ürün en az iki kulağın üzerine oturmalı, aksi halde tek noktadan destek alır ve devrilir. Pratik bir yaklaşım olarak ürün boyunun, seçilen kulak aralığının en az iki katı olması hedeflenir.

Zincir adımı da bu hesabın parçasıdır. Örneğin 1/2″ adımlı bir zincirde 3x aralık yaklaşık 38 mm’ye denk gelirken, 1″ adımlı zincirde aynı katsayı 76 mm anlamına gelir. Bu yüzden aralık her zaman milimetre karşılığıyla birlikte konuşulmalıdır.

Hangi Uygulamada Hangi Kulak Tipi Kullanılır?

Sahada en sık karşılaşılan eşleşmeler şu şekilde özetlenebilir:

• Palet ve kasa taşıma hatları: K2, geniş taşıma lamalarını iki noktadan desteklediği için ilk tercihtir.
• Kovalı elevatörler: Kova gövdesi K2 kulaklara cıvatalanır, ağır dökme malzemede çift taraflı yapı şarttır.
• Sıyırıcı ve zincirli konveyörler: Sıyırıcı lama genişliğine göre K1 veya K2 kullanılır, dar hatlarda K1 yeterli olur.
• Şişe ve kutu dolum hatları: Yönlendirme parmakları için genellikle M1 tercih edilir, üst yüzeyde çıkıntı bırakmaz.
• İki zincir arası milli düzenekler: M2, karşılıklı delikleri sayesinde mil ya da makara bağlantısına imkân verir.
• Fırın ve kurutma hatları: Yüksek sıcaklık söz konusuysa kulak tipi kadar malzeme de önemlidir, bu noktada paslanmaz zincir seçenekleri devreye girer.

Listeyi kendi hattınıza uyarlarken taşınan ürünün ağırlığından çok, temas ettiği yüzeyin genişliğine bakın. Kulak tipini çoğunlukla bu ölçü belirler.

Sipariş Öncesi Netleştirilmesi Gereken Bilgiler

Kulaklı zincir siparişlerinde en sık yaşanan sorun, kulak tipinin doğru fakat ölçülerin eksik verilmesidir. İlk olarak zincir tipini ve adımını netleştirin. 08B, 10B, 12B, 16B gibi standart ölçüler kulak imalatının da temelini oluşturur.

İkinci adım kulak tipi ve tarafıdır. K mi M mi, tek taraflı mı çift taraflı mı sorusuna verilecek cevap sipariş kodunun yarısını oluşturur. Ardından kulak aralığı, yani kaç baklada bir kulak isteneceği belirtilmelidir.

Üçüncü olarak delik çapı ve delik sayısı gerekir. Standart kulaklarda genellikle tek delik bulunur, ancak bağlanacak parçanın dönmesini engellemek için çift delikli imalat da yapılabilir. Cıvata çapını baştan bildirmek sonradan delik büyütme ihtiyacını ortadan kaldırır.

Son olarak zincirin toplam uzunluğu ve kilit tipi konuşulmalıdır. Uzunluğu metre yerine bakla sayısıyla vermek çok daha güvenilir bir yöntemdir. Bağlantı için kullanılacak zincir kilit ve bakla seçeneklerinin de kulaklı yapıya uygun olması gerekir.

Montaj ve Bakımda Nelere Dikkat Etmeli?

Kulaklı zincirlerde arızaların önemli bir kısmı zincirden değil, kulağa bağlanan parçanın fazla uzun olmasından kaynaklanır. Kulaktan uzaklaşan her santimetre, büküm bölgesindeki gerilmeyi artırır. Taşıma lamasını mümkün olan en kısa kolla bağlamak zincir ömrünü doğrudan uzatır.

Cıvata sıkma torku da göz ardı edilmemelidir. Aşırı sıkılan cıvata kulağı hafifçe büker, bu da zincirin dişliye girişinde titreşim yaratır. Kendinden kilitli somun ve pul kullanmak, uzun hatlarda gevşeme kaynaklı duruşları belirgin şekilde azaltır.

Yağlama konusunda ise kulak bölgesi değil, pim ve burç bölgesi hedeflenmelidir. Kulak üzerine dökülen fazla yağ, taşınan ürüne bulaşarak özellikle gıda ve ambalaj hatlarında sorun çıkarır. Damlalıklı ya da fırçalı yağlama sistemleri bu noktada işe yarar.

Periyodik kontrollerde kulakların düzlemselliğine bakın. Çarpma sonucu eğilmiş tek bir kulak, zincirin tamamının kılavuzda takılmasına yol açabilir. Eğilmiş kulağı düzeltmeye çalışmak yerine ilgili baklayı değiştirmek daha güvenli bir çözümdür.

Kulaklı Zincir Fiyatını Etkileyen Başlıca Etkenler

Fiyatı belirleyen ilk kalem zincir adımı ve serisidir. Adım büyüdükçe malzeme miktarı ve işçilik artar, çift sıra ve üç sıra yapılarda maliyet daha da yükselir. Bu nedenle karşılaştırma yaparken metre fiyatını değil, aynı ölçüdeki zincirin fiyatını kıyaslamak gerekir.

İkinci etken kulak yoğunluğudur. Her baklada kulak bulunan bir zincir ile üç baklada bir kulaklı zincir arasında ciddi bir maliyet farkı oluşur. Uygulama izin veriyorsa aralığı büyütmek, mukavemetten ödün vermeden bütçeyi rahatlatır.

Malzeme seçimi de tabloyu değiştirir. Karbon çelik standart hatlar için yeterliyken, nemli ve kimyasal temaslı ortamlarda paslanmaz kalite tercih edilir ve fiyat buna göre farklılaşır. Güncel aralıkları görmek için sanayi zincir fiyatları sayfamızı inceleyebilirsiniz.

Kısacası kulak tipi seçimi, zincirin kendisinden çok taşınan ürünün geometrisiyle ilgilidir. Üstten destek gerekiyorsa K tipi, yandan bağlantı yeterliyse M tipi doğru yönü gösterir. Tek taraflı ve çift taraflı ayrımını da yükün simetrisine göre belirlediğinizde, hattınız için doğru zincire büyük ölçüde ulaşmış olursunuz.
