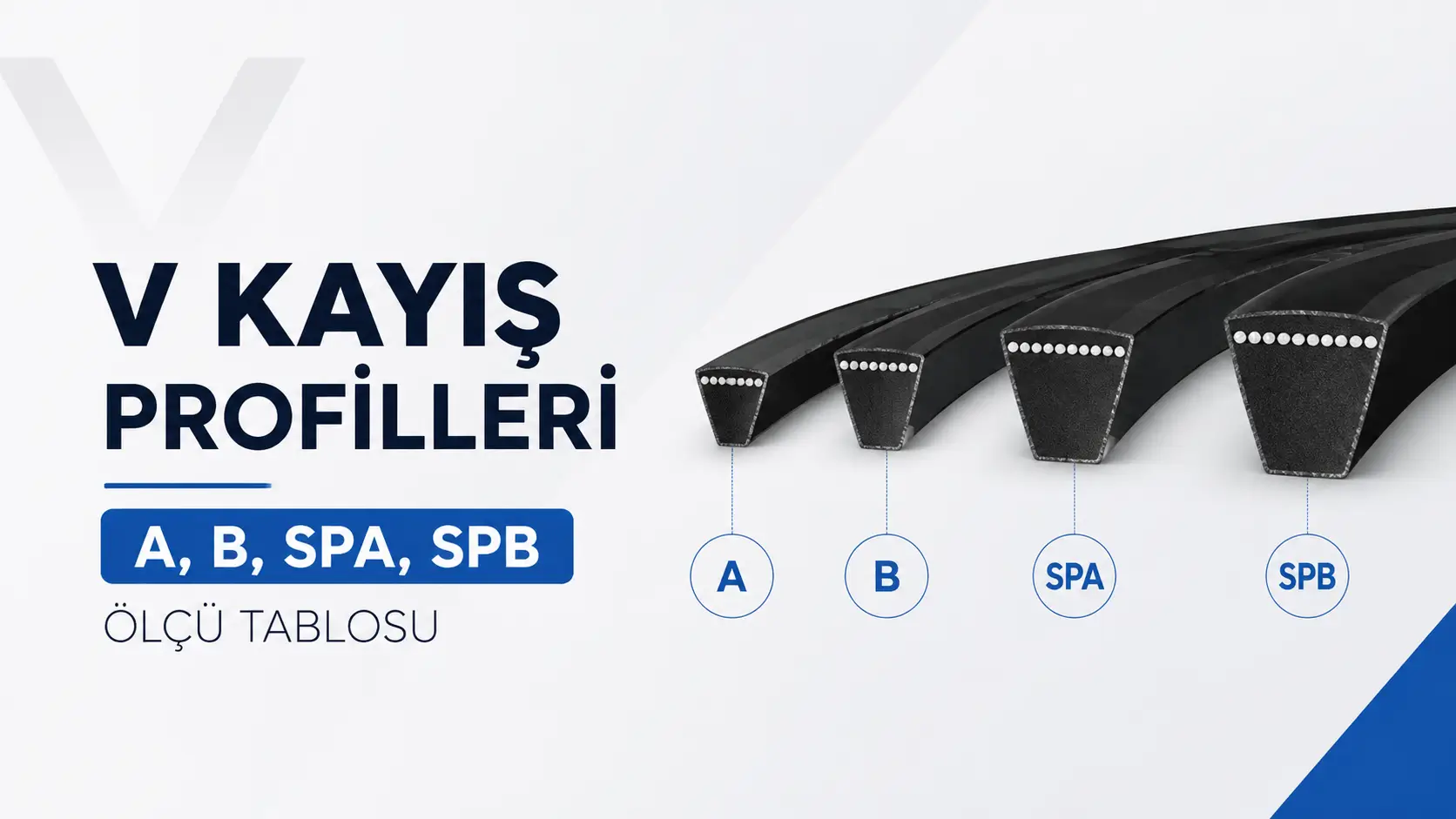

V Kayış Profilleri: A, B, SPA, SPB Ölçü Tablosu

V kayışlar, kesitlerinin üst genişliği ve yüksekliğine göre profillere ayrılır. A ve B, klasik profil ailesinde yer alır: A profili 13 mm genişliğinde ve 8 mm yüksekliğinde, B profili ise 17 mm genişliğinde ve 11 mm yüksekliğindedir. SPA ve SPB ise dar profil grubuna girer; SPA 12,7 x 10 mm, SPB 16,3 x 13 mm kesitle üretilir.

Aradaki fark yalnızca birkaç milimetre gibi görünse de sonuçları büyük. Dar profil kayışlar daha yüksek bir yükseklik/genişlik oranına sahip olduğu için aynı kasnak ölçüsünde belirgin şekilde fazla güç taşır. Bu yüzden yeni tasarlanan sistemlerde SPA ve SPB, eski hatların yenilenmesinde ise çoğunlukla A ve B tercih edilir.

V Kayış Profilleri Nasıl Sınıflandırılır?

Sınıflandırmanın temeli kesit geometrisidir. Bir V kayışın üst yüzey genişliği (b) ve toplam yüksekliği (h) ölçüldüğünde, kayışın hangi standart aileye ait olduğu ortaya çıkar. Klasik profiller DIN 2215, dar profiller ise DIN 7753 kapsamında tanımlanır.

Klasik grup Z, A, B, C ve D harfleriyle anılır. Bu kayışlarda genişlik yüksekliğe göre fazladır, yani kesit basık görünür. Dar profil grubunda SPZ, SPA, SPB ve SPC bulunur. Burada yükseklik artırılmış, genişlik bir miktar azaltılmıştır. Kayış daha derin bir kanalda oturur ve yanal yüzeylerden daha geniş bir temas alanı elde edilir.

Her iki grupta da kanal açısı 40 derecedir. Ancak küçük çaplı kasnaklarda kayışın bükülmesiyle oluşan kesit deformasyonunu telafi etmek için kanal açısı 34 ve 38 derece olarak da uygulanır. Kasnak seçerken bu detayın gözden kaçırılması, kayışın kanal dibine oturmasına ve sürtünmenin bozulmasına yol açar.

Bir de dişli (kertikli) versiyonlar var. XPA ve XPB kodlu kayışlar, SPA ve SPB ile aynı kesite sahiptir; alt yüzeylerindeki enine kertikler sayesinde daha küçük kasnak çaplarında sorunsuz çalışır ve ısınmayı azaltır.

A ve B Klasik V Kayış Ölçüleri

A profili, sanayide en yaygın kullanılan kesittir. Küçük ve orta güçteki elektrik motorlarında, kompresörlerde, havalandırma fanlarında ve tarım makinelerinde sıkça karşınıza çıkar. B profili ise daha yüksek moment gerektiren uygulamalarda, taş kırma tesislerinden büyük fanlara kadar geniş bir alanda kullanılır.

Tablodaki güç aralıkları tek kayış ve ortalama devir üzerinden verilmiştir. Çok kanallı düzenlemelerde bu değerler kanal sayısıyla çarpılır, ancak kanal sayısı arttıkça yük dağılımı düzeltme katsayısıyla bir miktar düşer.

A ve B profilinde uzunluk genellikle iç uzunluk (Li) üzerinden kodlanır. Yani A-1250 kodu, iç çevre uzunluğu 1250 mm olan kayışı ifade eder.

SPA ve SPB Dar Profil V Kayış Ölçüleri

Dar profil kayışların en belirgin avantajı, aynı yerleşim alanında daha fazla güç aktarabilmesidir. SPA profili, A profiline göre yaklaşık aynı genişlikte olmasına rağmen 2 mm daha yüksektir ve bu fark güç kapasitesine doğrudan yansır.

SPB, ağır hizmet uygulamalarının belkemiğidir. Konveyör tahriklerinde, kırıcılarda ve büyük havalandırma gruplarında tercih edilir. SPA ve SPB kayışların uzunluğu iç uzunlukla değil, etkin uzunlukla (Ld) kodlanır. SPA 1250 dediğinizde kastedilen etkin uzunluktur; bu ayrım sipariş sırasında en sık yapılan hatalardan birini engeller.

Dar profil kayışlar 40 m/s’ye varan çevresel hızlarda çalışabilir. Klasik profillerde bu sınır genellikle 30 m/s civarındadır. Yüksek devirli uygulamalarda profil seçimi bu nedenle tek başına belirleyici olabilir.

A, B, SPA, SPB Karşılaştırmalı Ölçü Tablosu

Dört profili yan yana koyduğunuzda, hangi durumda hangisinin öne çıktığı daha net görülür.

Tablodaki en dikkat çekici satır kanal ölçüleridir. A ile SPA aynı kanal aralığını, B ile SPB de aynı değerleri paylaşır. Yani kasnak gövde genişliği açısından bir dönüşüm yaparken çoğu zaman aynı yerleşimde kalabilirsiniz. Ancak kanal derinliği farklıdır ve mevcut kasnağa dar profil kayış takmak doğru sonuç vermez.

Profillere Göre Kasnak Kanal Ölçüleri ve Minimum Çaplar

Kayış ne kadar doğru seçilirse seçilsin, kanalı uyumsuz bir kasnak tüm hesabı bozar. Kanal derinliği yetersizse kayış dışarı taşar, fazlaysa kayış tabana oturur ve yanal sürtünme kaybolur.

Klasik profillerde kanal derinliği A için yaklaşık 12 mm, B için yaklaşık 15 mm’dir. Dar profillerde bu değerler artar: SPA’da yaklaşık 14 mm, SPB’de yaklaşık 18 mm. Aradaki 2-3 mm, kayışın taşıyıcı kordonlarının doğru yükseklikte konumlanmasını sağlar.

Minimum kasnak çapı da göz ardı edilmemeli. A profilini 75 mm’nin, SPA’yı 90 mm’nin, SPB’yi 140 mm’nin altındaki çaplarda kullanmak kayışta aşırı bükülme gerilmesi yaratır. Ömür belirgin şekilde kısalır, kayış kısa sürede çatlar. Küçük çap zorunluysa kertikli XPA veya XPB versiyonlarına geçilmelidir.

Doğru kanal profiline sahip ürünler için burçlu V kasnak modelleri sayfamızdaki SPA, SPB ve SPC seçeneklerini inceleyebilir, kasnak tiplerinin ayrıntıları için V kasnak nedir yazımıza göz atabilirsiniz.

Kayış Uzunluğu Nasıl Okunur? Li ve Ld Farkı

Profil doğru seçildikten sonra sıra uzunluğa gelir ve burada iki farklı ölçü kullanılır. Li, kayışın iç çevresini ifade eder. Ld ise kayışın kesit içindeki tarafsız eksenin çevresi, yani etkin uzunluktur.

Klasik profillerde eski alışkanlık nedeniyle iç uzunluk yaygındır. Dönüşüm yapmanız gerekirse A profilinde etkin uzunluk, iç uzunluğa yaklaşık 36 mm eklenerek; B profilinde ise yaklaşık 43 mm eklenerek bulunur. SPA ve SPB kayışlarda kod zaten etkin uzunluğu verdiği için ek bir hesap gerekmez.

Merkez mesafesini hesaplarken bu farkın atlanması, gergi ayarında yer kalmaması gibi can sıkıcı bir sonuç doğurur. Yeni bir hat kurarken kayış uzunluğunu her zaman etkin uzunluk üzerinden hesaplayıp sipariş kodunu ona göre çevirmek en güvenli yol.

Doğru Profili Seçerken Nelere Bakmalı?

Seçim yaparken göz önünde bulundurulması gereken başlıklar kısa bir listede toplanabilir:

• İletilecek güç ve devir: Motor etiketindeki kW ve d/dk değerleri, profil grubunu belirleyen ilk veridir.
• Mevcut kasnak kanalı: Sistem yenilenmiyorsa kanal ölçüsü profili doğrudan sabitler.
• Kasnak çapı: Küçük çaplı tahriklerde dar profil ya da kertikli kayış zorunlu hale gelir.
• Merkez mesafesi: Uzun merkez mesafelerinde titreşimi azaltmak için daha yüksek kesitli profiller avantaj sağlar.
• Çalışma ortamı: Yağ, ısı ve toz varlığı hem profil hem de kayış bileşimi tercihini etkiler.
• Servis faktörü: Darbeli yükte çalışan makinelerde hesaplanan güç, katsayıyla artırılarak bir üst profile geçilebilir.

Bu maddelerin çoğu birbiriyle bağlantılıdır. Örneğin küçük kasnak çapı ile yüksek güç aynı anda isteniyorsa, çözüm çok kanallı bir SPB düzeni olabilir.

Montaj, Gerginlik ve Kullanım Ömrü

Yanlış gerginlik, V kayış arızalarının başlıca sebebidir. Gevşek kayış kasnakta kayar, ısınır ve yan yüzeylerinden aşınır. Aşırı gergin kayış ise rulman ve mile binen yükü artırarak yatak ömrünü kısaltır.

Pratikte uygulanan yöntem şu: kayışın serbest açıklığının ortasına dik kuvvet uygulandığında, her 100 mm açıklık için yaklaşık 1,6 mm çökme olmalıdır. Yeni takılan kayışlarda ilk 24 saatlik çalışmadan sonra gerginlik mutlaka kontrol edilmelidir, çünkü kayışlar bu sürede bir miktar oturur.

Çok kanallı sistemlerde kayışların tamamı birlikte değiştirilmelidir. Tek bir kayışın yenilenmesi, yeni ve eski kayışlar arasında uzunluk farkı yaratır; yükün büyük bölümü yeni kayışa biner ve kısa sürede o da bozulur. Aynı şekilde kasnak kanallarında oluşan parlama ve derinleşme görüldüğünde kasnağın da yenilenmesi gerekir. Farklı bağlantı tiplerini karşılaştırmak için burçlu kasnak çeşitlerimize bakabilirsiniz.

Özetle, A ve B klasik profiller mevcut sistemlerin devamlılığı için, SPA ve SPB ise daha kompakt ve verimli tahrikler için doğru tercihtir. Ölçüleri doğru okuyup kasnak kanalıyla eşleştirdiğinizde, kayışın ömrü de aktardığı güç de beklediğiniz seviyede kalır.
