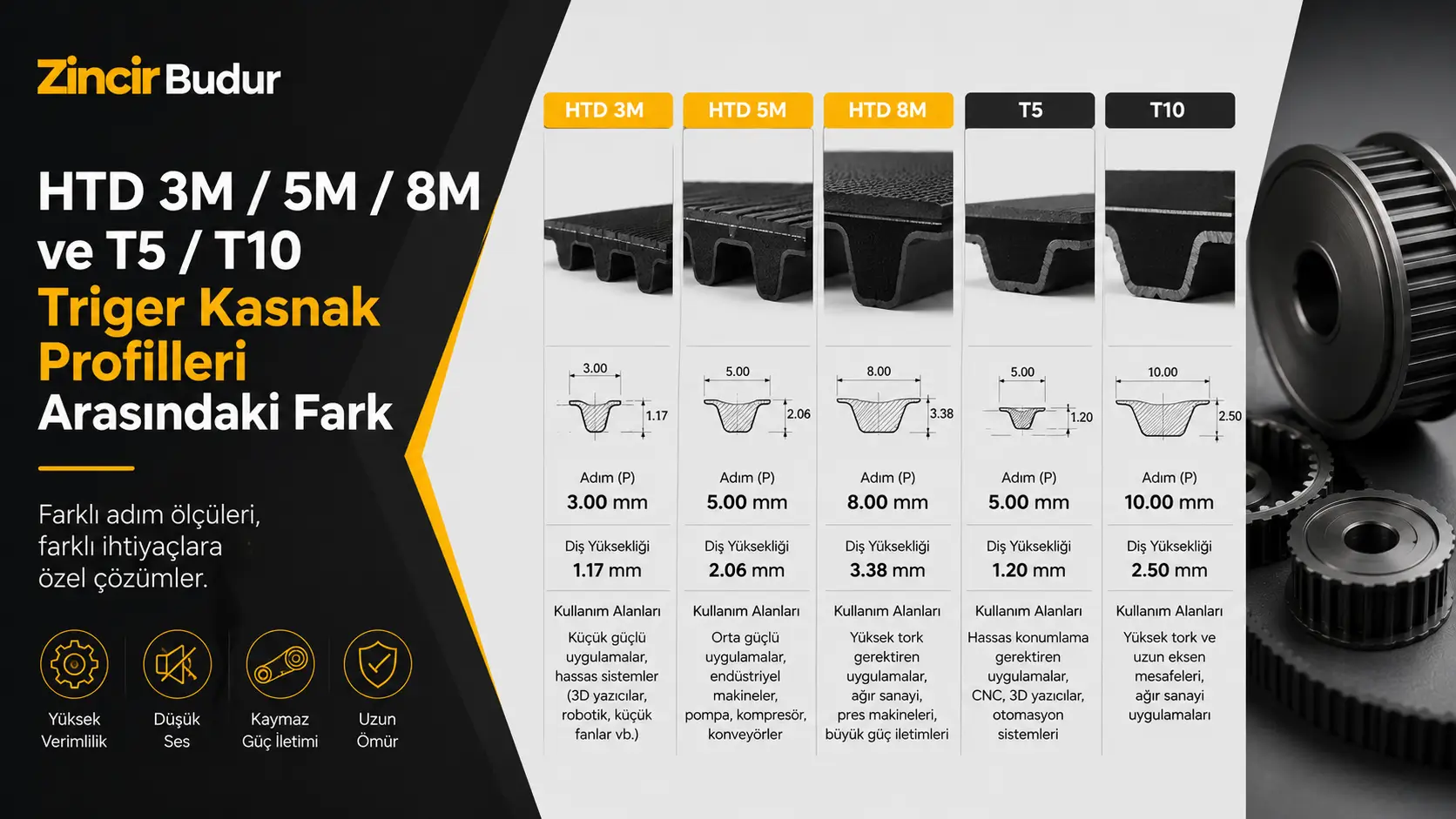

HTD 3M / 5M / 8M ve T5 / T10 Triger Kasnak Profilleri Arasındaki Fark

Triger kasnaklarda HTD ve T serisi, sahada en sık karıştırılan iki profil grubudur. İkisi de kayış kasnak sistemlerinde çalışır ama diş formları, adım ölçüleri ve taşıdıkları yük birbirinden belirgin şekilde ayrılır.

HTD tarafında en yaygın üç adım 3M, 5M ve 8M olarak anılır. Buradaki sayı iki diş arasındaki mesafeyi milimetre cinsinden verir. Yani 5M profilinde dişler arası adım 5 mm, 8M profilinde ise 8 mm’dir.

T serisinde ise karşımıza en çok T5 ve T10 çıkar. Bu profiller trapez diş formuna sahiptir ve genellikle hassas konumlandırma gerektiren düzeneklerde tercih edilir.

Aşağıda iki grubu diş yapısından tork kapasitesine, kullanım alanından kayış uyumuna kadar tek tek ayırdık. Böylece kendi makinenize hangi profilin uygun olduğunu tahmine dayanmadan görebilirsiniz.

HTD 3M, 5M ve 8M Profilleri Neyi İfade Eder?

HTD kısaltması, yüksek tork aktarımı için geliştirilmiş bir diş formunu tanımlar. Bu ailede profiller adım ölçüsüne göre isimlendirilir ve rakam büyüdükçe hem diş hem de kasnak yapısı irileşir.

3M profili, dişleri sık ve küçük olan versiyondur. Küçük çaplı kasnaklarda, dar yerleşimli ve daha düşük yük taşıyan sistemlerde rahatlıkla kullanılır. Yerden tasarruf edilmesi gereken kompakt tasarımlarda öne çıkar.

5M profili ise sanayide en çok tercih edilen ara boyuttur. Orta seviye tork isteyen pek çok makinede standart hâline gelmiştir. Hem yeterli dayanımı sunması hem de kolay bulunması, onu güvenli bir tercih yapar.

8M profiline gelindiğinde artık ciddi güç aktarımından söz ediyoruz. Diş adımı geniştir, dişler daha büyük ve derindir. Ağır yük altında çalışan konveyör hatları ve büyük tahrik sistemleri çoğunlukla bu profille kurulur. HTD grubunun tamamına triger kasnak kategorimizden ulaşabilirsiniz.

T5 ve T10 Profillerinin Diş Yapısı

T serisi kasnaklar, HTD’den farklı bir mantıkla tasarlanmıştır. Buradaki “T” harfi trapez diş formunu temsil eder ve bu profil grubu daha çok metrik ölçü sistemine dayanır.

T5 profilinde dişler arası adım 5 mm’dir. İnce ve düzenli diş yapısı sayesinde küçük hareketleri düzgün aktarır. Bu yüzden yazıcı mekanizmaları, küçük otomasyon eksenleri ve hafif taşıma düzeneklerinde sık görülür.

T10 profilinde ise adım 10 mm’ye çıkar. Dişler daha iri, taban daha geniştir. T5’e göre belirgin biçimde daha fazla yük kaldırır ama yine de temel karakteri hız yerine düzenli ve kararlı hareket üzerinedir.

İki profilin ortak yönü, trapez diş formunun sağladığı düzgün oturmadır. Dişler kayış kanalına net şekilde girer, bu da özellikle konum hassasiyetinin önemli olduğu işlerde avantaj sağlar.

Yuvarlak Diş mi, Trapez Diş mi? İşte Asıl Ayrım

İki profil grubunu birbirinden ayıran en temel nokta diş şeklidir. Bu fark sadece görüntüde kalmaz, sistemin nasıl davrandığını doğrudan belirler.

HTD dişleri yuvarlatılmış, yani kavisli bir forma sahiptir. Bu kavisli yapı, yük geldiğinde baskının tek bir noktada toplanmasını engeller. Kuvvet diş yüzeyine daha dengeli yayılır, böylece yüksek torkta bile diş dibinde gerilme birikmez.

T serisinin trapez dişleri ise daha köşeli ve düz yüzeylidir. Bu form, dişin kanala tam oturmasını sağlar ve konumlandırmada boşluğu azaltır. Ancak köşeli yapı, ağır yük altında baskının belirli bölgelerde yoğunlaşmasına neden olabilir.

Kısacası HTD, yükü dağıtarak dayanım kazanır; T serisi ise düzgün oturarak hassasiyet kazanır. Bir sistemde hangisinin daha doğru olduğu, işin torka mı yoksa konum netliğine mi dayandığına göre değişir.

Tork Kapasitesinde İki Profil Nasıl Ayrışır?

Tork, bir triger kasnak seçilirken göz önünde tutulması gereken en kritik değerdir. Bu noktada HTD ve T serisi arasında görmezden gelinemeyecek bir fark vardır.

HTD profili adından da anlaşılacağı gibi yüksek tork için geliştirilmiştir. Kavisli diş formu ve derin diş yapısı sayesinde ağır yük altında bile kayış üzerinde atlama riski düşüktür. Bu yüzden sürekli ve zorlu çalışan hatlarda güvenle kullanılır.

T serisi ise daha çok orta ve düşük torklu işlere göre konumlanmıştır. T10, T5’e kıyasla daha fazla yük taşısa da HTD 8M gibi bir profilin sunduğu güç aktarımına ulaşamaz. Onun asıl gücü, hareketi düzgün ve tekrar edilebilir biçimde iletmesindedir.

Bu ayrım, seçim yaparken sizi doğru yöne yönlendirir. Ağır tahrik ve süreklilik gerektiren yerlerde HTD, hassas ama daha hafif hareketlerde T serisi öne çıkar. Yanlış tarafa geçmek, kayış ömrünü ve sistem verimini doğrudan düşürür.

Hangi Profil Nerede Kullanılır?

Profillerin kullanım alanları, hangisini seçeceğinizi büyük ölçüde belli eder. Uygulamayı doğru okuduğunuzda profil kararı çoğu zaman kendiliğinden netleşir. Aşağıdaki ayrım, sık karşılaşılan durumları özetliyor:

• HTD 3M: Küçük çaplı kasnaklar, kompakt otomasyon parçaları ve düşük yüklü kaymayan tahrik düzenekleri.
• HTD 5M: Orta seviye tork isteyen genel amaçlı makineler, endüstriyel tezgâhlar ve yaygın sanayi uygulamaları.
• HTD 8M: Ağır konveyör hatları, büyük tahrik sistemleri ve sürekli yüksek tork altında çalışan düzenekler.
• T5: Küçük eksenli otomasyon, hafif taşıma sistemleri ve konum hassasiyetinin öne çıktığı ince mekanizmalar.
• T10: Orta yüklü konumlandırma hatları, doğrusal eksen sistemleri ve düzenli hareket gerektiren makineler.

Bu liste kesin bir kural değil, pratik bir yol haritasıdır. Uygulamanızın torku, çalışma hızı ve boşluk toleransı netleştiğinde profil de belirginleşir. Kararsız kaldığınız noktalarda iletişim sayfamız üzerinden bize danışabilirsiniz.

Adım Ölçüsü ve Kayış Uyumu

Triger kasnak ve kayış birbirinden bağımsız düşünülemez. Kasnağın adımı ile kayışın adımı birebir örtüşmek zorundadır, aksi hâlde sistem düzgün çalışmaz.

HTD kayışları yalnızca HTD kasnaklarla uyumludur. Yani 5M bir kayış, 5M bir kasnakla eşleşir. Adım aynı olsa bile HTD kayışını T serisi bir kasnağa takmaya çalışmak, dişlerin oturmaması nedeniyle çalışmayan bir düzenek ortaya çıkarır.

Aynı durum T serisi için de geçerlidir. T10 kayış yalnızca T10 kasnakla, T5 kayış yalnızca T5 kasnakla eşleşir. Buradaki uyum sadece adımla değil, aynı zamanda diş formuyla ilgilidir.

Bu nedenle yedek parça alırken profil ismini eksiksiz not almak önemlidir. Sadece “5’lik kasnak” demek yeterli değildir; HTD 5M ile T5 tamamen farklı iki üründür ve birbirinin yerini tutmaz.

Profilleri Birbirinin Yerine Kullanmak Mümkün mü?

Bu soru, parça yenilerken en çok karşılaşılan konuların başında gelir. Çoğu zaman elde bulunan bir kasnağı başka bir sistemde denemek istemek doğaldır, ancak burada dikkatli olmak gerekir.

HTD ve T serisi, diş formu bakımından uyumsuz olduğu için birbirinin yerine takılamaz. Kavisli HTD dişi, trapez T kanalına düzgün oturmaz. Zorlama yapıldığında kayış hem atlar hem de kısa sürede aşınır.

Aynı grubun içinde bile adımlar farklıysa değişim mümkün değildir. Örneğin 5M bir kayışı 8M bir kasnakta kullanamazsınız, çünkü dişler arası mesafe tutmaz. Her adım kendi eşiyle çalışır.

Özetle profil değişimi, tüm sistemin birlikte ele alınmasını gerektirir. Kasnak, kayış ve bağlantı elemanlarının aynı standartta olması şarttır. Uyumlu ürünleri tek çatı altında görmek için mağaza sayfamıza göz atabilirsiniz.

Doğru Triger Kasnak Profilini Seçerken Dikkat Edilecekler

Doğru profili seçmek, birkaç temel bilgiyi baştan netleştirmekle başlar. Bu bilgileri elinizde tuttuğunuzda hem yanlış alım riskini azaltır hem de sistem ömrünü uzatırsınız. Seçim öncesinde şu noktaları gözden geçirmekte fayda var:

• Taşınacak tork: Yük ağırsa ve süreklilik varsa HTD, hafif ve hassassa T serisi düşünülmelidir.
• Adım ölçüsü: Mevcut kayışın adımını doğru okuyun; 3M, 5M, 8M, T5 ve T10 arasındaki fark burada başlar.
• Kasnak çapı ve diş sayısı: Sistemin hız ve çap ihtiyacı, profil kadar diş sayısını da belirler.
• Konum hassasiyeti: İşin boşluk toleransı düşükse trapez diş formu avantaj sağlar.
• Bağlantı yöntemi: Göbek ve montaj şekli de seçime etki eder; burçlu çözümler için burçlu kasnak seçeneklerimizi inceleyebilirsiniz.

Bu maddeler belirginleştiğinde profil kararı çoğunlukla tek bir seçeneğe iner. Emin olamadığınız durumlarda ölçüleri ve makinenin çalışma şartlarını paylaşmanız, size en uygun ürünü bulmayı kolaylaştırır. Doğru profil, sadece bir parçanın değil tüm hattın verimli çalışmasını sağlar.
